PCB con anima in metallo
Perché scegliere l'anima in metallo per il materiale PCB?
Puoi essere certo di acquistare Jiubao 1 strato di alluminio Pcb dalla nostra fabbrica. Il circuito stampato con anima in metallo è un circuito stampato composito composto da un substrato metallico, uno strato intermedio isolante e uno strato di rame del circuito. La matrice metallica è solitamente alluminio, ferro, rame, rame invar, lega di tungsteno-molibdeno, ecc. La dissipazione del calore del substrato metallico è superiore a quella del laminato rivestito di rame. La dissipazione del calore del substrato metallico è correlata alla densità e alla conduttività termica del suo strato isolante. Più sottile è lo strato isolante, maggiore è la conduttività termica. Lo strato isolante è solitamente modificato resina epossidica, etere di polifenilene, poliimmide, ecc. Lo spessore dello strato isolante è 50 μm-200 μm. Gli strati del circuito sono costituiti da strati di rame. Lo spessore della piastra metallica è 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm e 5,0 mm. Come i circuiti stampati rigidi-flessibili, i circuiti stampati a base metallica possono essere suddivisi in un lato, due lati e multistrato e sono una varietà speciale di circuiti stampati. Il PCB in metallo è anche noto come PCB con anima in metallo, MCPCB, IMS (substrato metallico isolato), PCB con rivestimento in metallo.
I substrati per PCB con anima in metallo sono classificati in base alla loro composizione e possono essere suddivisi in:
Laminato rivestito di rame con base in alluminio
Laminato rivestito di rame con base in ferro
Laminato rivestito di rame con base in rame
Base in acciaio laminato ramato
I laminati rivestiti in rame a base metallica sono classificati in base alle loro caratteristiche e possono essere suddivisi in:
Laminato rivestito di rame con base in metallo generico
Base metallica ignifuga in laminato ramato
Laminato rivestito di rame con base in metallo ad alta resistenza al calore
Laminato rivestito di rame con base metallica ad alta conducibilità termica
Laminato rivestito in rame con base metallica ad altissima conduttività termica
Laminato rivestito di rame con base metallica di tipo microonde ad alta frequenza
Base metallica multistrato in laminato ramato
Caratteristiche del PCB con anima in metallo:
UN). Caratteristiche dell'alluminio: conducibilità termica di 237 W/(m·K), costo moderato, accettabile e ampiamente utilizzato.
B). Le caratteristiche del rame: la conduttività termica è di 384 W/(m·K), il costo è troppo elevato e viene utilizzato per prodotti ad alto valore aggiunto.
C). Caratteristiche dell'argento: conduttività termica 429 W/(m·K),
D). Caratteristiche del ferro: conducibilità termica 80 W/(m·K),
e). Caratteristiche dell'acciaio: conduttività termica 40 W/(m·K),

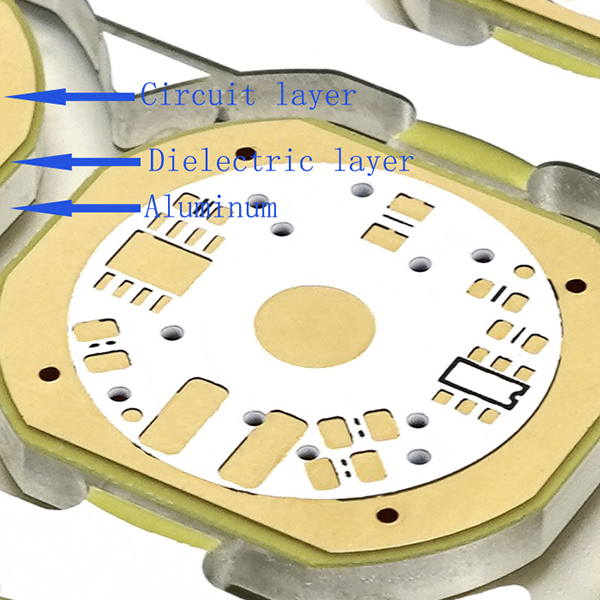

Un PCB metallico è costituito da uno strato di lamina di rame, uno strato dielettrico e uno strato metallico.
· Strato di rame del circuito: lo strato di rame utilizzato è più spesso del normale CCL (1oz-10oz). Strati di rame più spessi significano una maggiore capacità di trasporto di corrente.
· Strato dielettrico: Lo strato dielettrico è uno strato termicamente conduttivo con uno spessore di circa 50μm a 200μm. Ha una bassa resistenza termica, trasferimento di calore e isolamento.
· Strato metallico: il terzo strato è uno strato metallico, costituito da alluminio o rame, che ha un'elevata conduttività termica.

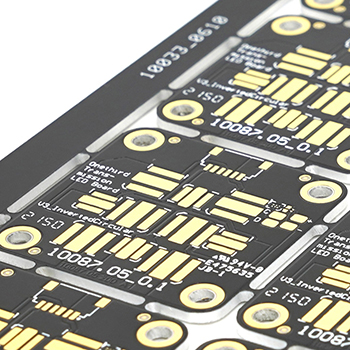

Pcb in alluminio a 1 strato
Introduzione al prodotto con substrato in alluminio a 1 strato:
Il circuito stampato in alluminio a 1 strato è un circuito stampato in alluminio; il circuito stampato in alluminio a 1 strato è diviso in tre strati: alluminio, strato isolante e rame. L'alluminio è per la dissipazione del calore, lo strato isolante è per il trasferimento di calore e l'isolamento e il rame è per la conduttività elettrica. I circuiti stampati in alluminio a 1 strato generalmente hanno circuiti stampati su un lato e circuiti wireless lisci sull'altro. I circuiti stampati in alluminio più comuni sul mercato sono i circuiti stampati in alluminio a 1 strato. Il lato superiore è il circuito e il lato inferiore è collegato al guscio o all'adesivo termico per la dissipazione del calore. Il circuito stampato in alluminio a 1 strato sostituisce il precedente pannello in fibra di vetro FR4 e PCB, che è robusto e di alto profilo, ha una buona dissipazione del calore, non è facile da rompere e ha una buona flessibilità della struttura del prodotto. Jiubao Technology è un produttore con processo di produzione di PCB con anima in metallo, un set completo di apparecchiature di precisione di fascia alta 7S laboratorio di produzione dall'alimentazione del materiale all'imballaggio del prodotto finito, impiega una gestione di team d'élite di alta qualità e ha un forte team di professionisti impegnati nel circuito produzione , Ci sono molti ingegneri eccezionali e manager professionisti. È un produttore professionale di circuiti stampati in alluminio con attrezzature complete su larga scala, gestione rigorosa e qualità superiore.
Il circuito stampato in alluminio a 1 strato è un laminato rivestito di rame a base di alluminio (un laminato rivestito di rame è un substrato di un PCB). I PCB in alluminio sono in realtà molto simili ai PCB FR4

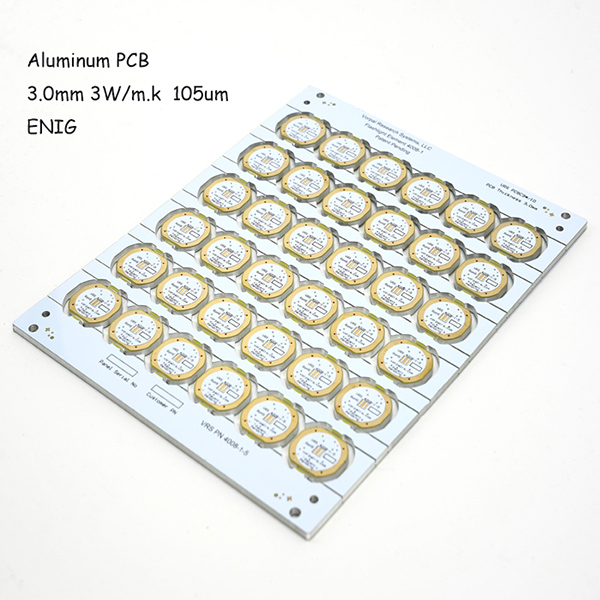

La struttura del prodotto del Pcb in alluminio a 1 strato è mostrata nella figura:
Substrato |
Alluminio |
Spessore piastra (mm) |
0,8~3,0 mm |
Dimensione massima (mm) |
1000X1500 mm |
Conducibilità termica (strato dielettrico) |
0.8/1.5/ 2/3/5/8/12W/m.K. |
Spessore di rame (um) |
35;70;105;140-350um |
Colore della maschera di saldatura |
Bianco, nero, nero opaco, rosso, verde, blu, verde opaco |
Colore carattere |
Bianco/Nero/Arancione/Rosso/Blu |
Metodo di formazione |
piastra gong CNC; Taglio CNC V; formatura di stampi; taglio e fresatura laser |
Prova di ispezione |
AOI; sonda volante ad alta velocità; E-test; Prova di tensione |
Processo di trattamento superficiale |
HASL ;PIOMBO LIBERO DNIG OSP |
Tempi di consegna |
2~3 giorni |
Dissipazione del calore: le prestazioni del PCB in alluminio nella dissipazione del calore sono abbastanza buone rispetto al normale PCB FR4. Ad esempio, un PCB FR4 di 1,5 mm di spessore ha una resistenza termica di 20-22 gradi per watt, mentre un PCB in alluminio di 1,5 mm di spessore ha una resistenza termica di 1-2 gradi per watt.
Istruzioni per la produzione di prodotti in Pcb in alluminio a 1 strato e il processo di produzione:
Espansione termica: ogni sostanza ha il proprio coefficiente di espansione termica. L'alluminio (22 ppm/C) e il rame (18 ppm/C) hanno CTE molto vicini. Poiché il PCB in alluminio funziona bene in termini di dissipazione del calore, non ci saranno seri problemi di espansione o contrazione. I PCB in alluminio funzionano alla grande, durevoli e affidabili.
Stabilità dimensionale: i PCB in alluminio mostrano stabilità dimensionale e dimensioni stabili. Ad esempio, quando vengono riscaldati da 30-140 gradi, le loro dimensioni cambiano solo del 2,5%-3,0%.
· Altro: il circuito stampato in alluminio può essere utilizzato nella tecnologia a montaggio superficiale per dispositivi di alimentazione. Il PCB in alluminio può essere efficacemente utilizzato nella progettazione di circuiti grazie alle sue prestazioni in termini di espansione termica della progettazione di circuiti. I PCB in alluminio aiutano a prolungare la durata di conservazione del prodotto e la densità di potenza del prodotto. Anche i PCB in alluminio sono molto affidabili. I PCB in alluminio possono aiutare a ridurre le dimensioni complessive del prodotto e sono anche un'opzione più economica. I PCB in alluminio presentano una schermatura elettromagnetica e un'elevata rigidità dielettrica.
Campo di applicazione del prodotto Pcb in alluminio a 1 strato:
Il circuito stampato con substrato in alluminio ha un'eccellente resistenza alla fiamma, elevata resistenza meccanica, stabilità dimensionale, ecc., Particolarmente buona dissipazione del calore, schermatura elettromagnetica e proprietà galleggianti dello stagno. Ampiamente usato in motociclette; accenditori di telefoni cellulari; LED ad alta potenza; Altoparlanti; moduli di potenza; sistemi di schermatura acustica, ecc.
Lampada di proiezione; Lampione; Lampada per la crescita delle piante; Substrato in alluminio lampada a LED; Apparecchiature di proiezione; Radiatore; Substrato per celle solari; substrato in alluminio a 1 strato utilizzato per il 90% delle luci subacquee, adatto per il 90% delle lampade.
Il PCB in alluminio è una soluzione ideale per prodotti ad alta densità e ad alta potenza come applicazioni LED, apparecchiature elettriche, computer, ecc.
Se hai problemi termici nella progettazione del tuo PCB, l'alluminio dovrebbe essere la tua prima considerazione. JBPCB fornisce tutti i tipi di substrati in alluminio, inclusi substrati in alluminio a lato singolo, substrati in alluminio multistrato, substrati in alluminio ibrido, substrati in alluminio flessibile, substrati in alluminio a foro passante, ecc. Altre categorie, come substrati in alluminio per uso generico, alta temperatura sono inoltre disponibili substrati in alluminio conduttività e PCB in alluminio ad alta frequenza. Se hai bisogno di maggiori dettagli sui nostri PCB in alluminio, non esitare a contattarci.
FAQ
Q1: qual è la quantità minima di ordine per MCPCB?
A1: Il nostro MOQ MCPCB varia a seconda degli articoli, ordine di supporto da 1 pz.
D2: Quali documenti dobbiamo fornire?
A2: PCB: i file Gerber sono migliori, (Protel, power pcb, file PAD), PCBA: file Gerber e lista BOM.
D3: Quali informazioni devo fornire oltre ai documenti?
A3: La quotazione richiede le seguenti specifiche:
a) Substrato:
b) Spessore lamiera:
c) Spessore rame:
d) Conducibilità termica:
e) Trattamento superficiale:
f) Colore della maschera di saldatura e della serigrafia
g) Quantità
D4: È possibile progettare PCB con anima in metallo con componenti DIP caricati attraverso fori metallici?
R4: Sì. Siamo un produttore professionale di circuiti stampati PCB con anima in metallo, abbiamo molti anni di esperienza nella produzione, puoi vedere i dettagli del nostro PCB in alluminio con foro isolante
Q5: possiamo realizzare il mestiere della seguente immagine?
A5: Sì, va bene disegnare quello che vuoi.
D6: Quali sono i requisiti di tempo e ambiente per lo stoccaggio di PCB con anima in metallo?
A6: La temperatura e l'umidità dello stoccaggio del PCB con anima in metallo influiranno sulla durata del prodotto. Sotto l'imballaggio sottovuoto in pellicola di plastica, la temperatura è di 25 ± 2℃; l'umidità è del 55±5% RH e la qualità è garantita per 6 mesi. Se la confezione sottovuoto in film plastico è stata rimossa o conservata per più di 6 mesi, si consiglia di cuocere a 150°C/1 ora prima della produzione.
