PCB flessibile FPC

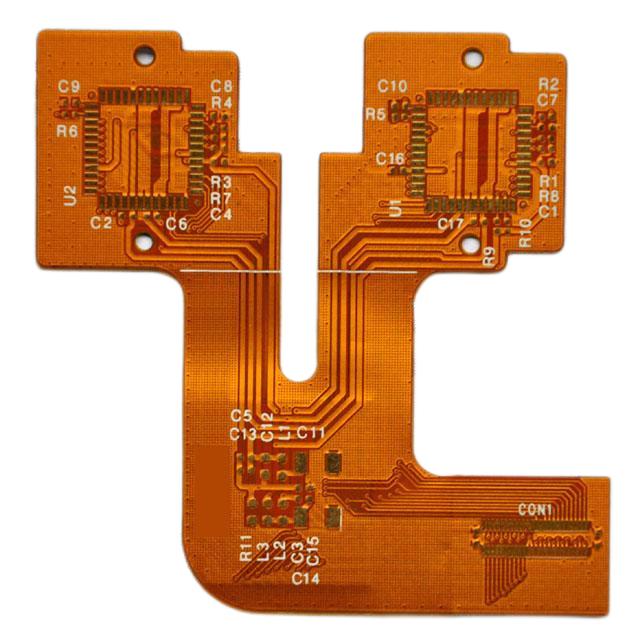

1. Definizione di PCB flessibile FPC

Il PCB flessibile FPC è un circuito stampato costituito da substrati flessibili, altamente flessibili e pieghevoli. Il PCB flessibile FPC è solitamente composto da substrati di pellicola multistrato e strati conduttivi. La sua caratteristica principale è la piegabilità e la piegabilità del circuito, quindi è adatto per dispositivi elettronici che necessitano di essere piegati o piegati. Il PCB flessibile FPC presenta molti vantaggi, come dimensioni ridotte, leggerezza, alta affidabilità, ecc., quindi è stato ampiamente utilizzato in molti campi, come telefoni cellulari, fotocamere digitali, tablet, elettronica automobilistica, apparecchiature mediche, ecc. In breve, il PCB flessibile FPC è un componente elettronico molto importante. Il suo aspetto rende la progettazione di apparecchiature elettroniche più flessibile e diversificata e offre inoltre più scelte per la produzione di apparecchiature elettroniche.

2. Il processo di produzione del PCB flessibile FPC

Il PCB flessibile FPC ha flessibilità e affidabilità. Attualmente, sul mercato sono disponibili 4 tipi di PCB flessibili FPC: PCB a lato singolo (1 strato), a doppia faccia (2 strati), multistrato e morbido-duro. Il processo di produzione del PCB flessibile FPC comprende principalmente le seguenti fasi: in primo luogo, la preparazione del materiale di base, solitamente film di poliimmide o film di poliestere viene utilizzato come materiale di base, e il materiale di base del PCB flessibile viene preparato mediante stampa, rivestimento in rame e altri processi ; in secondo luogo è la produzione grafica. Secondo il disegno di progettazione del circuito, il modello del circuito è realizzato sul substrato mediante fotolitografia o tecnologia di taglio laser; quindi galvanica, uno strato di metallo viene placcato sul circuito mediante tecnologia galvanica, come rame, nichel, oro, ecc., per aumentare la conduttività e la resistenza alla corrosione; infine, tagliando e testando, il PCB flessibile finito viene tagliato in base alle dimensioni richieste, quindi testato e ispezionato per garantire che la sua qualità e prestazioni soddisfino i requisiti. In generale, il processo di produzione del PCB flessibile FPC è relativamente complicato e richiede la cooperazione di vari processi e operazioni fini, ma le sue prestazioni flessibili e le caratteristiche di miniaturizzazione lo rendono ampiamente utilizzato nei prodotti elettronici.

Come realizzare un PCB flessibile FPC?

Processo di produzione PCB flessibile FPC a 1 strato:
Taglio-foratura-film-secco-attacco-esposizione-sviluppo-incisione-peeling trattamento superficiale-copertura film-pressatura-indurimento trattamento superficiale-deposizione di oro al nichel-stampa di caratteri-cesoia-misurazione elettrica-punzonatura-ispezione finale -Imballaggio e spedizione

Processo di produzione PCB flessibile FPC a 2 strati:

Taglio -Foratura-PT H -Galvanoplastica- Pretrattamento - Incollatura di pellicola secca- Esposizione ai parassiti - Sviluppo -Galvanotecnica grafica-Rimozione pellicola- Pretrattamento - Incollatura pellicola secca- Pianificazione esposizione - Sviluppo -Incisione-Rimozione membrana-Trattamento superficiale-Laminazione pellicola-Laminazione- Indurimento - Placcatura in nichel - Stampa di caratteri - Taglio - Test elettrico - Stampaggio - Ispezione finale - Imballaggio - Spedizione.

Capacità di processo PCB FPC:

Materialee flessibile		Taihong, Shengyi, Lianmao
PCBMateriale		KB,Shengyi, Lianmao
Spessore del rame		12um-70uno
Superficiefine
Finitura superficiale Spessore	ENIG	In Au	2-4uno__
			0,025-0,075uno_
	ENEPIG	In_ Au PD	2-4uno__
			0,025-0,075uno__
			0,025-0,075uno_
	Doratura elettrica	Ni AU	2-4uno
			0,05-0,35uno
RF-PC Gimalattia Minimo(mm)	4 strati di pannello rigido + 2 strati di pannello morbido		0.6mm
	6strati di pannello rigido + 2 strati di pannello morbido		0.6mm
RF-PC Gimalattia Atolleranza	4 strati di pannello rigido + 2 strati di pannello morbido		0.1  mm
	6strati di pannello rigido + 2 strati di pannello morbido		0.1  mm
Larghezza/spazio minimo (mm)	4 strati di pannello rigido + 2 strati di pannello morbidoLarghezza/spazio minimo (mm)	1 oncia	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm

Larghezza/spazio minimo (mm)	4 strati di pannello rigido + 2 strati di pannello morbidoLarghezza/spazio minimo (mm)	1 oncia	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
	6strati di pannello rigido + 2 strati di pannello morbidoLarghezza/spazio minimo (mm)	1 oncia	0,075 mm
		1/2oz	0,06 mm
		1/3oz	0,05 mm
Trapanol         Minimo(mm)	Trapano		∮0.1mm
	lAsher		∮0.075     mm
Shift Tolleranza	CoprilÈ		0.1mm
	SNOI		0.15mm
	PI		0.1mm
	FR-4		0.15mm
	EMI FILM		0,1mm
CoprilÈ (PI eadesivo)			12.5uno-50uno
			12.5uno-75uno
Quantità di colla in eccesso del coverlÈ			0,02-0,03 mm

3. Caratteristiche del PCB flessibile FPC
Il PCB flessibile FPC è un circuito flessibile utilizzato nelle apparecchiature elettroniche, costituito da un substrato flessibile e un foglio rivestito di rame. Rispetto al tradizionale PCB rigido, il PCB flessibile FPC presenta le seguenti caratteristiche:
UN). Flessibilità: il PCB flessibile FPC può essere piegato, piegato e attorcigliato per adattarsi a varie forme tridimensionali complesse, che possono ridurre notevolmente il volume delle apparecchiature e migliorare l'affidabilità delle apparecchiature.
B). Sottile e leggero: il PCB flessibile FPC ha uno spessore molto sottile, che può raggiungere meno di 0,1 mm, che è molto adatto per l'uso in dispositivi sottili e leggeri.
C). Alta densità: il PCB flessibile FPC può realizzare cablaggi ad alta densità e può realizzare il layout di circuiti multistrato in uno spazio molto piccolo, migliorando le prestazioni e l'affidabilità delle apparecchiature elettroniche.
D). Resistenza alle alte temperature: il PCB flessibile FPC può resistere alle alte temperature, può funzionare normalmente in ambienti ad alta temperatura ed è adatto per alcune apparecchiature elettroniche in ambienti ad alta temperatura.
e). Resistenza alla corrosione: il PCB flessibile FPC ha una buona resistenza alla corrosione e può essere utilizzato in ambienti difficili. In breve, il PCB flessibile FPC presenta molti vantaggi, può soddisfare le esigenze di varie apparecchiature elettroniche ed è un componente elettronico molto importante.

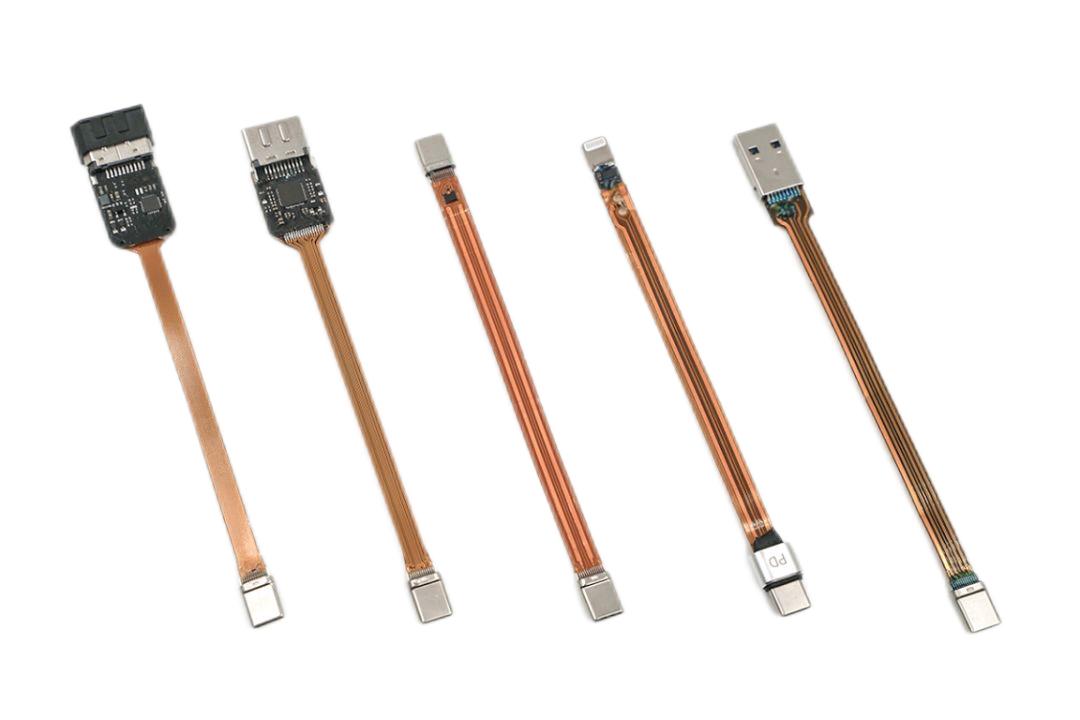

4. Applicazione del PCB flessibile FPC
Il circuito flessibile FPC (Flexible Print Circuit Board) è un circuito costituito da substrati flessibili. Le sue caratteristiche principali sono una buona flessibilità e piegabilità ed è adatto a vari layout spaziali tridimensionali complessi. I circuiti stampati flessibili FPC hanno un'ampia gamma di applicazioni, tra cui elettronica di consumo, elettronica automobilistica, apparecchiature mediche, settore aerospaziale e altri campi. Nel campo dell'elettronica di consumo, i PCB flessibili FPC sono ampiamente utilizzati in prodotti elettronici come smartphone, tablet e notebook. Rispetto ai tradizionali PCB rigidi, i PCB flessibili FPC hanno una migliore affidabilità e anti-interferenza e possono realizzare design più piccoli, più leggeri e più sottili. Nel campo dell'elettronica automobilistica, i PCB flessibili FPC vengono utilizzati principalmente nei cruscotti automobilistici, nell'audio per auto, nei sistemi di navigazione e in altre apparecchiature. A causa degli elevati requisiti di affidabilità e durata delle apparecchiature elettroniche automobilistiche, la resistenza alle alte temperature e alle vibrazioni del PCB flessibile FPC è stata ampiamente riconosciuta. Nel campo delle apparecchiature mediche, il PCB flessibile FPC viene utilizzato principalmente in apparecchiature di monitoraggio medico, strumenti chirurgici e altre apparecchiature. Poiché il PCB flessibile FPC ha una buona flessibilità e piegabilità, può adattarsi meglio alla curva del corpo umano, quindi è sempre più ampiamente utilizzato nelle apparecchiature mediche. In breve, il PCB flessibile FPC è un circuito con ampie prospettive applicative, che presenta vantaggi e valore applicativo unici in vari campi.
