PCB in rame a doppia faccia
Jiubao Double Sided Copper Pcb è un circuito stampato con rame a doppia faccia, compresi i circuiti sugli strati superiore e inferiore. È un circuito stampato comunemente usato. Il PCB in rame a doppia faccia può essere cablato e saldato su entrambi i lati, con un nucleo di rame metallico al centro e uno strato isolante tra il circuito e il nucleo di rame. Entrambi i lati possono essere cablati, il che riduce notevolmente la difficoltà di cablaggio, quindi è ampiamente utilizzato. Entrambi i lati della scheda a doppia faccia sono cablati, ma per poter utilizzare i fili su entrambi i lati, deve esserci un corretto collegamento del circuito tra i due lati, il "ponte" tra i circuiti è chiamato via. I via sono piccoli fori su un PCB riempiti o rivestiti di metallo per collegare i fili su entrambi i lati. I circuiti stampati a doppia faccia progettati con vie sono chiamati veri PCB con nucleo in rame a doppia faccia. Può anche essere progettato in modo che il circuito a doppia faccia non debba essere collegato, ovvero è uguale al normale circuito stampato a singola faccia ma può ottenere lo stesso effetto di installazione del circuito stampato a doppia faccia. Lo chiamiamo falso PCB in rame a doppia faccia. Poiché la scheda a doppia faccia ha il doppio dell'area della scheda a singola faccia, la scheda a doppia faccia risolve il problema del cablaggio sfalsato nella scheda a singola faccia e può essere collegata all'altro lato attraverso i fori, quindi è più adatto a circuiti più complessi rispetto alla scheda a singola faccia.
Quello che stiamo ora introducendo è il circuito stampato in rame a doppia faccia chiamato anche circuito stampato con substrato di rame a separazione termoelettrica a doppia faccia e circuito stampato in rame a 2 strati
PCB in rame a doppia faccia
Introduzione al prodotto PCB in rame a doppia faccia:
Il circuito stampato in rame a doppia faccia (circuito stampato con substrato di rame a separazione termoelettrica a doppia faccia) viene generalmente utilizzato per schede luminose integrate abbaglianti e anabbaglianti automobilistiche o prodotti con requisiti di dissipazione del calore. La dissipazione del calore ad alta potenza si ottiene attraverso le grandi sporgenze sui lati superiore e inferiore e le parti esterne in alluminio che dissipano il calore sono collegate alle sporgenze a doppia faccia per la dissipazione del calore; allo stesso tempo, le correnti superiore e inferiore del circuito stampato in rame a doppia faccia sono collegate tramite vie e sono necessari solo elettrodi di saldatura unilaterali per controllare le luci superiore e inferiore. Le sfere sono luminose, il boss realizza la dissipazione del calore e il circuito realizza la conduzione. Questa è la separazione termoelettrica a doppia faccia. Il prodotto presenta i vantaggi di una grande dissipazione del calore, basso consumo energetico, prestazioni stabili e facilità di installazione.
Diagramma schematico dello strato di struttura Pcb in rame a doppia faccia:
PCB di separazione termoelettrica a doppia faccia, il calore è il pad termicamente conduttivo (PAD) sul PCB del substrato di rame del LED e l'elettricità si riferisce agli elettrodi sul substrato di rame del LED, e i due sono separati da materiali isolanti. La funzione del pad termico (PAD) è di condurre il calore e la funzione dell'elettrodo è di condurre l'elettricità. Questa struttura a doppia faccia può realizzare un design di dissipazione del calore a LED e fornire stabilità al prodotto. La struttura del circuito stampato a separazione termoelettrica a doppia faccia è mostrata nella figura:

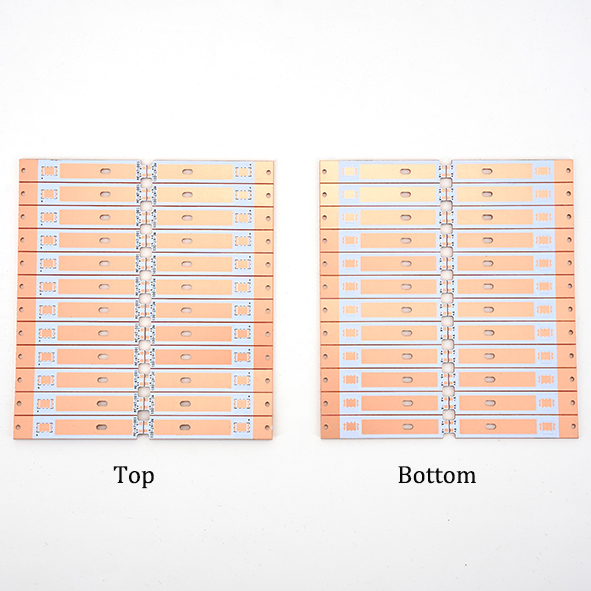

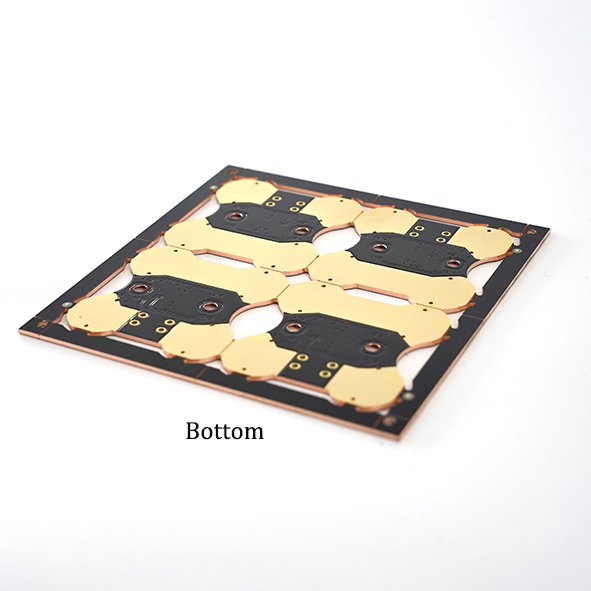

Schema schematico della parte anteriore e posteriore dei prodotti PCB in rame a doppia faccia:
Tipo di prodotto Pcb in rame a doppia faccia:
Vero PCB con nucleo in rame a doppia faccia (via via) Falso PCB in rame a doppia faccia (senza via) PCB in rame a 2 strati PCB in rame a 4 strati
Istruzioni di produzione per prodotti PCB in rame a doppia faccia e processo di produzione:
Materiale di base |
rame (C1100) |
Spessore (mm) |
0,8-5,0 mm |
Strati |
1, 2, 3, 4 strati |
Spessore lamina di rame (um) |
35/70/105/140um |
Colore della maschera di saldatura |
bianco/nero/nero opaco/rosso/verde/blu/verde opaco |
Colore del carattere |
bianco/nero/arancione/rosso/blu |
Metodo di formazione |
Piastra gong CNC, taglio CNC V, formatura stampi, taglio laser e fresatura |
Prova di ispezione |
AOI; sonda volante ad alta velocità; E-test; Prova di tensione |
Processo di trattamento superficiale |
HASL SENZA PIOMBO DNIG OSP |
Tempi di consegna |
6~8 giorni. |
Occasioni di applicazione dei prodotti PCB in rame a doppia faccia:
Torce elettriche, lampade da minatore industriali, fari a LED per automobili, lampade UV, lampade per proiezioni da palcoscenico, comunicazioni 5G, wall washer, lampioni stradali a LED, attrezzature meccaniche e vari strumenti di illuminazione di raffreddamento di precisione e ad alta richiesta
Vantaggi del prodotto PCB in rame a doppia faccia:
Lunga durata, efficiente dissipazione del calore, applicazione stabile
FAQ
Q1. Sei un produttore di PCB? Hai una fabbrica?
A: Siamo un produttore di circuiti stampati professionale da oltre 12 anni, abbiamo fabbriche, macchine, puoi vedere le nostre immagini di fabbrica.
D2. Posso ottenere campioni di PCB gratuitamente? È disponibile la spedizione gratuita?
A: Sì, possiamo darti campioni di PCB gratuiti dopo aver parlato e confermato tutti i dettagli. Ma non offriamo la spedizione gratuita, ti faremo uno sconto se acquisti molti prodotti.
D3. Fai OEM?
Risposta: Sì. Siamo un produttore di circuiti stampati, disponiamo di fabbriche e apparecchiature di automazione dedicate per l'intero processo di PCB e PCBA e siamo in grado di rilevare e spedire con precisione i prodotti. Forniamo un servizio di acquisto one-stop per PCB e PCBA.
D4. Potete produrre PCB con piazzole termiche a diretto contatto con il substrato ed elettrodi su un altro strato?
R: Sì, possiamo produrre PCB con piazzole termiche a diretto contatto con il substrato. Lo chiamiamo substrati di rame separati termoelettricamente. È possibile inviare informazioni Gerber alla nostra e-mail pcb@jbmcpcb.com per conferma.
Q5. Il PCB con anima in rame può avere fori in rame per la produzione?
A: Sì, ci sono fori di rame su entrambi i lati del PCB con anima in rame per collegare il circuito, lo chiamiamo vero PCB con substrato di rame a doppia faccia, abbiamo molti anni di esperienza nella produzione di PCB con anima in metallo.
