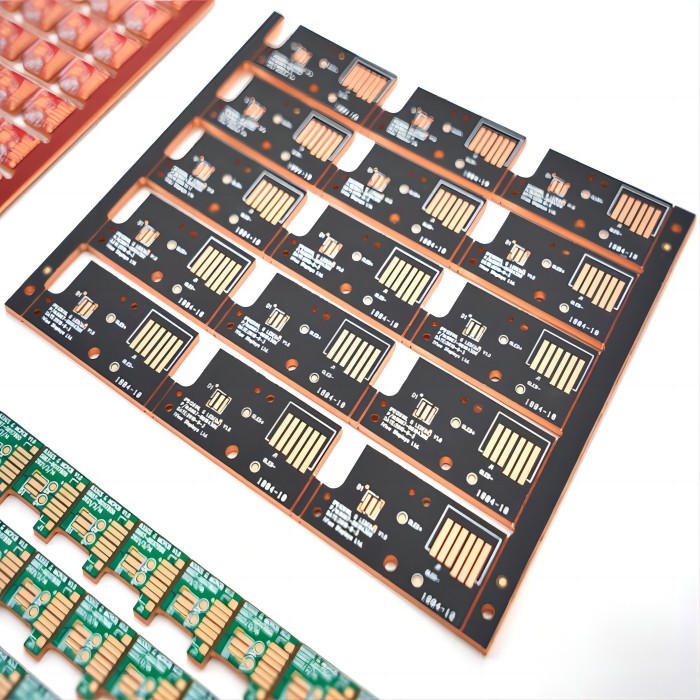

Presentazione del prodotto del circuito stampato con substrato di rame:
Come suggerisce il nome, il circuito stampato con anima in rame è composto da un nucleo metallico in rame, uno strato di isolamento termico e un foglio di rame metallico per formare un circuito stampato, ovvero un circuito stampato in rame o un circuito stampato con substrato di rame. Il circuito stampato con substrato di rame ha una conduttività termica speciale e un'eccellente dissipazione del calore. Secondo la struttura del nucleo di rame laminato, jbpcb fornisce PCB con substrato di rame per MCPCB a lato singolo e PCB con substrato di rame per MCPCB a due strati. Per il circuito stampato con substrato di rame dell'MCPCB a due strati, è diviso nel nucleo metallico di rame al centro dello strato del circuito e nel nucleo metallico di rame nella parte inferiore dello strato del circuito.
JBpcb sta ora introducendo il circuito stampato con substrato di rame a lato singolo, il circuito stampato con substrato di rame a lato singolo è diviso in tre strati (foglio di rame, strato isolante e rame C1100), il rame C1100 ha l'effetto della dissipazione del calore, lo strato isolante ha l'effetto di trasferimento di calore e isolamento, lamina di rame Ha un effetto conduttivo! Dopo che la lamina di rame è stata incisa dal fotoresist, rimangono varie linee, che chiamiamo linee. Le funzioni di queste linee sono equivalenti alla connessione del diagramma schematico del circuito, linee, perline della lampada a LED, driver IC, ecc. Le gambe di saldatura dei componenti sono collegate insieme e le due lamine di rame saldate ai componenti sono chiamate pad ( PAD). Lo strato di isolamento termico è la tecnologia di base del circuito stampato con substrato di rame su un lato. I componenti dello strato di isolamento termico sono composti principalmente da ossido di alluminio e polvere di silicio e polimero caricato con resina epossidica, con bassa resistenza termica ed eccellenti prestazioni viscoelastiche. Gli adesivi per l'isolamento termico per circuiti stampati con substrato di rame a lato singolo includono principalmente Juding, Boyu.... Il circuito stampato con substrato di rame a lato singolo è generalmente relativamente semplice, un lato è un circuito e l'altro lato è un rame liscio senza circuito.
Il circuito stampato con substrato di rame a lato singolo è uno dei substrati metallici più costosi. Molti campi devono utilizzare circuiti stampati con substrato di rame a lato singolo. Il circuito stampato con substrato di rame su un lato ha una buona dissipazione del calore, una rapida dissipazione del calore, durata, non facile da rompere, buona flessibilità, singolo La conduttività termica del PCB con lato in rame è migliore di quella del PCB in alluminio con lato singolo e PCB in ferro a faccia singola, quindi il prezzo del PCB in rame a faccia singola è anche il più costoso tra i circuiti stampati in metallo. I prodotti con substrato di rame su un solo lato includono principalmente pannelli per fari anteriori di automobili, lampade UV, pannelli per torce elettriche, luci di illuminazione, pannelli luminosi per motociclette, pannelli luminosi per schermi pubblicitari, pannelli luminosi per palcoscenici e così via.
I tipi di circuito stampato con substrato di rame a lato singolo sono: circuito stampato con substrato di rame a lato singolo ordinario, circuito stampato con substrato di rame a separazione termoelettrica su lato singolo, circuito stampato con substrato di rame con foro isolante su lato singolo e circuito stampato con substrato di rame con foro galvanico su lato singolo.
Schema schematico della struttura del prodotto PCB substrato di rame:

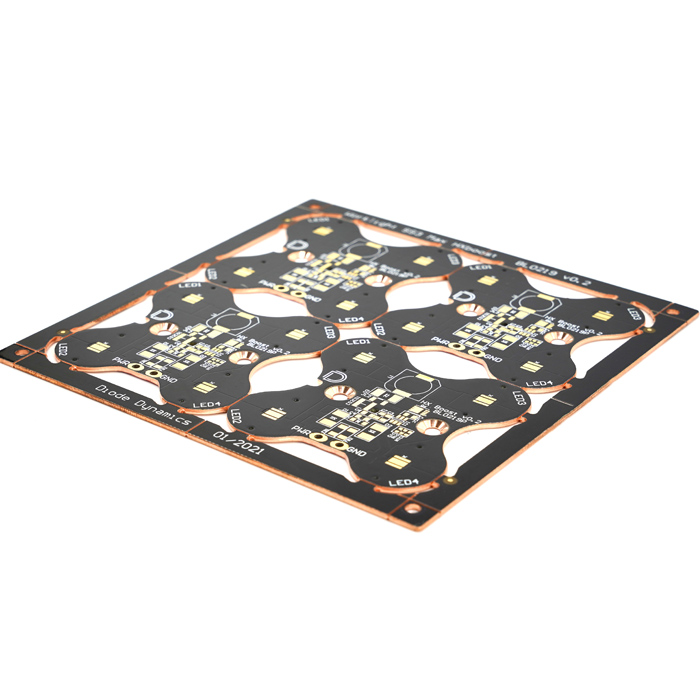

Schema schematico della parte anteriore e posteriore dei prodotti PCB in substrato di rame:
Substrato di rame Pcb Produzione del prodotto e processo di produzione Istruzioni per la produzione:
Materiale di base |
rame (C1100) |
Spessore (mm) |
0,4-5,0 mm |
Conducibilità termica (strato dielettrico) |
2/3 /4 W/m.K.W |
Conteggio strati |
1L |
Spessore lamina di rame (um) |
35/70/105/140um |
Colore della maschera di saldatura |
bianco/nero/nero opaco/rosso/verde/blu/verde opaco |
Colore carattere |
Bianco/Nero/Arancione/Rosso/Blu |
Metodo di formazione |
Piastra gong CNC, taglio CNC V, formatura stampi, taglio laser e fresatura |
Prova di ispezione |
AOI; sonda volante ad alta velocità; E-test; Prova di tensione |
Processo di trattamento superficiale |
HASL SENZA PIOMBO DNIG OSP |
Tempi di consegna |
5~6 giorni |
Occasioni di applicazione dei prodotti PCB in substrato di rame:
Torcia elettrica, lampada da minatore industriale, lampada a LED per autoveicoli, lampada UV, lampada di proiezione da palcoscenico, comunicazione 5G, wall washer, lampione a LED, attrezzatura meccanica e varie apparecchiature di illuminazione di raffreddamento di precisione e ad alta richiesta
Vantaggi del prodotto PCB in substrato di rame:
Lunga durata, efficiente dissipazione del calore, applicazione stabile
FAQ
Q1. Sei un produttore di PCB? Hai una fabbrica?
A: Siamo un produttore di circuiti stampati professionale da oltre 12 anni, abbiamo fabbriche, macchine, puoi vedere le nostre immagini di fabbrica.
D2. Posso ottenere campioni di PCB gratuitamente? È disponibile la spedizione gratuita?
A: Sì, possiamo darti campioni di PCB gratuiti dopo aver parlato e confermato tutti i dettagli. Ma non offriamo la spedizione gratuita, ti faremo uno sconto se acquisti molti prodotti.
D3. Fai OEM?
Risposta: Sì. Siamo un produttore di circuiti stampati, disponiamo di fabbriche e apparecchiature di automazione dedicate per l'intero processo di PCB e PCBA e siamo in grado di rilevare e spedire con precisione i prodotti. Forniamo un servizio di acquisto one-stop per PCB e PCBA.
D4. Potete produrre PCB con piazzole termiche a diretto contatto con il substrato ed elettrodi su un altro strato?
A: Sì, possiamo produrre PCB con pad termici a diretto contatto con il substrato, che chiamiamo substrati di rame separati termoelettricamente, che possono produrre, informazioni Gerber alla nostra e-mail pcb@jbmcpcb.com per confermare.
