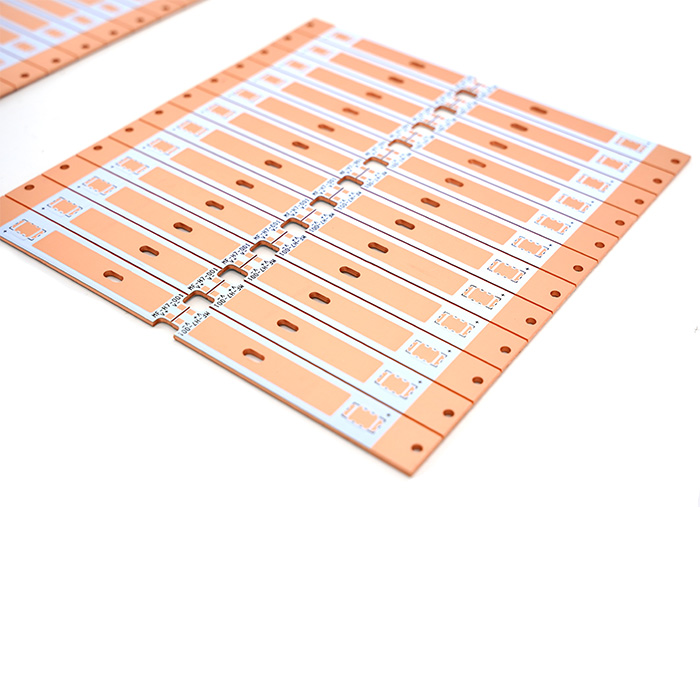

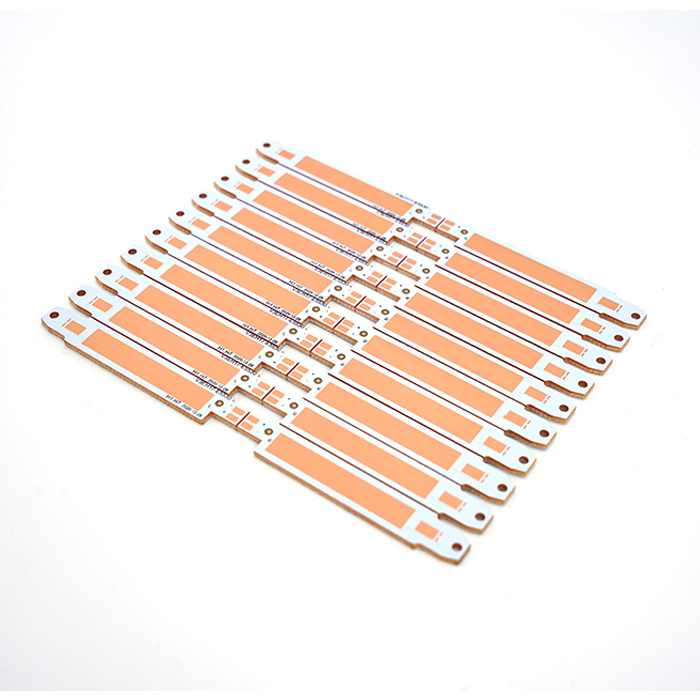

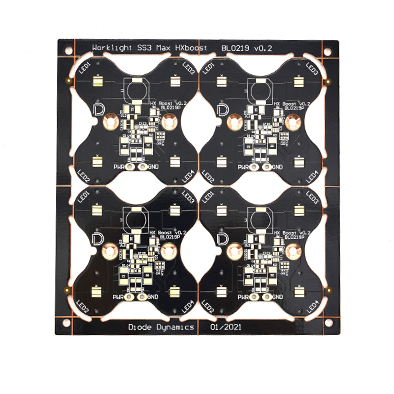

PCB con substrato di rame a separazione termoelettrica

Puoi essere certo di acquistare Jiubao Thermoelectric Separation Copper Substrate Pcb dalla nostra fabbrica. Torcia elettrica, lampada da minatore industriale, lampada a LED per autoveicoli, lampada UV, lampada di proiezione da palcoscenico, comunicazione 5G, wall washer, lampione a LED, attrezzatura meccanica e varie apparecchiature di illuminazione di raffreddamento di precisione e ad alta richiesta

Invia richiesta

Descrizione del prodotto

PCB con substrato di rame a separazione termoelettrica

PCB con substrato di rame a separazione termoelettrica

Introduzione al prodotto del circuito stampato del substrato di rame della separazione termoelettrica:
La conduttività termica del rame nel processo di produzione di PCB con anima in metallo è pari a 384 W/(m·K) e la separazione termoelettrica supera le carenze dell'insufficiente conduzione e dissipazione del calore del substrato di rame a lato singolo esistente. Il calore si riferisce al pad termico (PAD) e l'elettricità si riferisce agli elettrodi positivi e negativi. I due sono separati da materiali isolanti per formare uno speciale cuscinetto termico. La funzione del pad termico è quella di condurre il calore. La funzione principale dell'elettrodo è quella di condurre elettricità. Questo metodo di confezionamento è chiamato separazione termoelettrica. , i suoi vantaggi sono molti, principalmente nel design della dissipazione del calore dei LED è molto conveniente. L'ampia area di rame esposta nella figura è progettata come una grande sporgenza, che entra direttamente in contatto con la base in rame e contatta direttamente il dissipatore di calore, e il calore viene condotto all'esterno, il che migliora notevolmente l'effetto di dissipazione del calore. Il prodotto di separazione termoelettrica su un lato può risolvere molto bene i problemi di generazione di calore e di efficienza luminosa nell'uso delle lampade per automobili e presenta i vantaggi di una rapida dissipazione del calore, elevata luminosità e risparmio energetico.



Il processo di formazione del circuito stampato con substrato metallico separato termoelettricamente comprende: l'applicazione di un nastro protettivo su un lato dello strato di base in rame; formazione di inchiostro anti-incisione, esposizione, sviluppo e incisione attraverso il processo del circuito stampato, in modo che l'area di dissipazione del calore formi una sporgenza e l'altezza della sporgenza sia uguale allo strato isolante e allo strato del circuito. Impilando insieme lo strato circuitale (foglio di rame) e lo strato isolante (prepreg non adesivo); aprire una finestra nell'area di dissipazione del calore dello strato circuitale e dello strato isolante, che può essere aperta mediante fustellatura o formatura CNC; Lo strato di dissipazione del calore, lo strato del circuito e lo strato isolante (prepreg epossidico collante non scorrevole) vengono pressati insieme mediante stampaggio a caldo; il circuito dello strato circuitale viene prodotto secondo il processo di elaborazione del circuito stampato e può essere formato il substrato metallico di separazione termoelettrica fornito dal modello di utilità. . La separazione termoelettrica è adatta per l'abbinamento con un singolo cordone di lampada ad alta potenza, in particolare il pacchetto COB, in modo che la lampada possa ottenere risultati migliori.
Svantaggi del circuito stampato con substrato di rame separato termoelettricamente: non adatto per l'imballaggio di die nude con chip a singolo elettrodo.
La struttura del circuito stampato con substrato in rame a separazione termoelettrica è adatta per circuiti e aree ad alta frequenza con grandi variazioni di alte e basse temperature, dissipazione del calore di apparecchiature di comunicazione di precisione e industrie di decorazione architettonica, nonché luci a LED per autoveicoli, lampade da minatore e luci da palcoscenico . Le apparecchiature di esposizione nelle apparecchiature industriali e i dissipatori di calore delle macchine minerarie sono tutti coinvolti nelle applicazioni.
Il circuito stampato con substrato di rame a separazione termoelettrica è diviso in circuito stampato con substrato di rame a separazione termoelettrica su un lato e circuito stampato con substrato di rame a separazione termoelettrica su entrambi i lati, e ora viene introdotto il circuito stampato con substrato di rame a separazione termoelettrica singola.

Diagramma della struttura del prodotto del PCB del substrato di rame della separazione termoelettrica:



Schema schematico della parte anteriore e posteriore del prodotto PCB substrato di rame di separazione termoelettrica:



Istruzioni di produzione per prodotti Pcb in substrato di rame e processi di produzione:

Materiale di base rame (C1100)
Conteggio strati 1L
Spessore (mm) 0,4-5,0 mm
Spessore lamina di rame (um) 35/70/105/140um
Colore della maschera di saldatura bianco/nero/nero opaco/rosso/verde/blu/verde opaco
Colore carattere Bianco/Nero/Arancione/Rosso/Blu
Metodo di formazione Piastra gong CNC, taglio CNC V, formatura stampi, taglio laser e fresatura
Prova di ispezione AOI; sonda volante ad alta velocità; E-test; Prova di tensione
Processo di trattamento superficiale HASL SENZA PIOMBO DNIG OSP
Tempi di consegna 5~6 giorni.

Occasioni di applicazione dei prodotti PCB in substrato di rame:

Torcia elettrica, lampada da minatore industriale, lampada a LED per autoveicoli, lampada UV, lampada di proiezione da palcoscenico, comunicazione 5G, wall washer, lampione a LED, attrezzatura meccanica e varie apparecchiature di illuminazione di raffreddamento di precisione e ad alta richiesta

Vantaggi dei prodotti PCB in substrato di rame:

Lunga durata, efficiente dissipazione del calore, applicazione stabile

FAQ

Q1. Sei un produttore di PCB? Hai una fabbrica?
A: Siamo un produttore di circuiti stampati professionale da oltre 12 anni, abbiamo fabbriche, macchine, puoi vedere le nostre immagini di fabbrica.
D2. Posso ottenere campioni di PCB gratuitamente? È disponibile la spedizione gratuita?
A: Sì, possiamo darti campioni di PCB gratuiti dopo aver parlato e confermato tutti i dettagli. Ma non offriamo la spedizione gratuita, ti faremo uno sconto se acquisti molti prodotti.
D3. Fai OEM?
Risposta: Sì. Siamo un produttore di circuiti stampati, disponiamo di fabbriche e apparecchiature di automazione dedicate per l'intero processo di PCB e PCBA e siamo in grado di rilevare e spedire con precisione i prodotti. Forniamo un servizio di acquisto one-stop per PCB e PCBA.
D4. Un pad termico a 2 strati può essere a diretto contatto con il substrato, mentre gli elettrodi si trovano su un altro strato del PCB?
A: Sì, possiamo produrre PCB con pad conduttivi termici a 2 strati a diretto contatto con il substrato, lo chiamiamo substrato di rame a separazione termoelettrica a 2 strati, puoi vedere la nostra mappa del prodotto, oppure puoi inviare informazioni Gerber alla nostra e-mail pcb @jbmcpcb. com per confermare.
