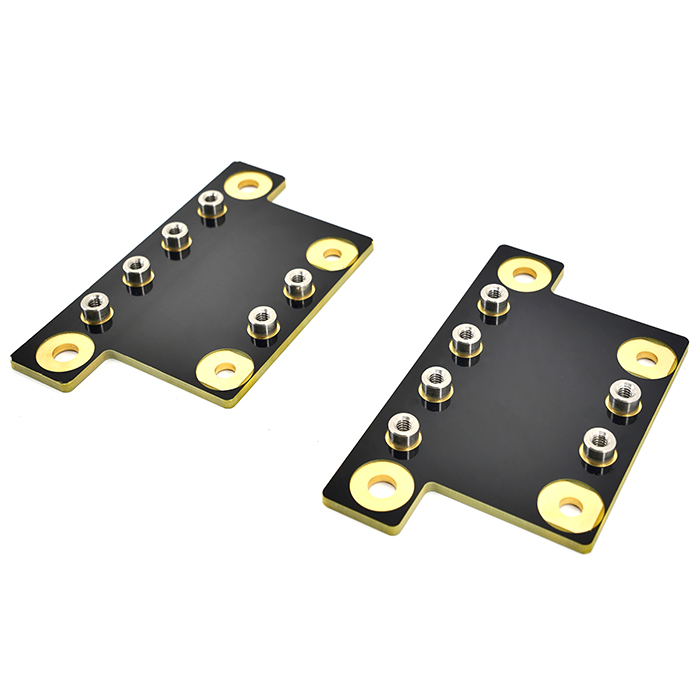

Circuito integrato della sbarra collettrice
Che cos'è un PCB sbarre?
Puoi essere certo di acquistare il PCB della sbarra bus incorporata Jiubao dalla nostra fabbrica. Le busbar sono circuiti stampati ad alta corrente e anche l'integrazione di busbar e sistemi elettronici, una tecnologia che combina alta corrente e controllo microelettronico in un unico sistema per applicazioni powertrain e powertrain. Questa combinazione si ottiene aggiungendo busbar e altri fili di rame sfusi al circuito stampato (PCB) per ottenere un'elevata capacità di trasporto di corrente e dissipazione del calore dei componenti che dissipano potenza.
Circuito integrato della sbarra collettrice
Introduzione del PWB della sbarra collettrice incorporata:
I PCB con sbarre collettrici integrate sono ampiamente utilizzati, soddisfacendo i requisiti di dissipazione del calore di componenti sempre più ad alta resistenza e componenti ad alta potenza e soddisfano anche i requisiti di dissipazione del calore del rame ad alta conducibilità termica. Il circuito stampato PCB della barra di distribuzione incorporata si riferisce all'incorporamento del nucleo di rame nello slot pre-macinato durante la pressatura. I preimpregnati laminati vengono utilizzati per collegare il nucleo di rame al circuito stampato. Il nucleo in rame incorporato è a diretto contatto con la scheda epossidica FR4 interna e, quando si utilizza il PCB, il calore viene trasferito rapidamente al blocco di rame. Il calore viene quindi rimosso dall'aria attraverso il nucleo di rame. L'effetto di dissipazione del calore è migliore di quello del PCB con nucleo in rame sepolto, il processo è semplice, il costo è basso e la prospettiva dell'applicazione è ampia. L'incorporamento del nucleo di rame nel PCB è un processo chiave, che deve essere abbinato a difficoltà tecniche come il design della forma del nucleo di rame, la dimensione e la levigatezza del nucleo di rame e la scanalatura di fresatura del PCB, altrimenti i problemi di affidabilità verificarsi facilmente. JBPCB ha molti anni di esperienza nella produzione di circuiti stampati integrati per sbarre collettrici, fornendo supporto tecnico e fornitura a molte rinomate industrie di veicoli a nuova energia.
Con lo sviluppo di veicoli a nuova energia, ci sono sempre più innovazioni nelle batterie per veicoli a nuova energia. La batteria del veicolo a nuova energia è un nuovo tipo di batteria del veicolo che utilizza una nuova tecnologia energetica per ridurre l'inquinamento da emissioni di "gas serra". La batteria deve essere collegata alla pila di ricarica per la ricarica e il circuito stampato bus incorporato in rame a ricarica rapida ha una grande capacità di flusso di corrente ed è un conduttore con resistenza estremamente bassa. La funzione principale della sbarra è quella di condurre correnti elevate. Il circuito stampato della sbarra collettrice richiede un'unità di distribuzione ad alta corrente (nota anche come sbarra collettrice elettrica della sbarra di rame), che è ampiamente utilizzata nella nuova industria energetica, compresi i controller dei motori dei veicoli elettrici, le scatole di distribuzione dell'alimentazione ad alta tensione, i convertitori di frequenza e gli inverter fotovoltaici . Dispositivi di conversione ad alta tensione e ad alta corrente Pcb sbarre per apparecchiature come inverter, convertitori di energia eolica, transito ferroviario, dispositivi di trazione per autoveicoli, apparecchiature di comunicazione e dati. Il prodotto realizza una distribuzione semplice e tradizionale ad alta tensione e ad alta corrente e può essere utilizzato in complessi circuiti di controllo a bassa tensione tradizionali. Le applicazioni tipiche nell'industria automobilistica o nell'avionica gestiscono correnti intorno ai 1000 ampere.
Diagramma della struttura del prodotto PCB sbarre integrateï¼
Schema del prodotto PCB sbarre integrateï¼
Descrizione della produzione di prodotti PCB sbarre incorporati e delle capacità del processo di produzione:
Materiale |
Pannello epossidico rame +FR4 (TG170â) |
Spessore (mm) |
2,0-6,0 mm |
Spessore lamina di rame (um) |
35/70/105/140um |
Colore della maschera di saldatura |
bianco; nero; nero opaco; rosso; verde; blu; verde opaco |
colore del carattere |
bianco; nero; arancia; rosso; blu |
Metodo di formazione |
gong bordo CNC; taglio e fresatura laser |
Processo di trattamento superficiale |
Immersione oro (spessore oro 0.5Uâ~3.0Uâ); nichel chimico palladio oro |
data di consegna |
10~15 giorni |
Applicazioni dei prodotti PCB sbarre incorporati:
Utilizzato in quadri di distribuzione di veicoli di nuova energia, circuiti stampati, pacchi batteria, unità di alimentazione, quadri elettrici di controllo pacchi batteria, transito ferroviario, inverter fotovoltaici, energia eolica, comunicazioni e dati, elettronica di potenza, scatole di distribuzione ad alta tensione, convertitori di frequenza e dispositivi di trazione per autoveicoli, apparecchiature di comunicazione e dati, alta tensione, ecc., dispositivi di conversione ad alta corrente, forniscono anche rigidità strutturale al circuito stampato.
Vantaggi del prodotto PCB sbarre integrate:
Lo scopo principale della sbarra collettrice è condurre grandi correnti, superando le tracce di corrente che un circuito stampato standard può fornire. Il prodotto ha una distribuzione indipendente di grande corrente, che trasporta alta tensione, grande corrente stabile, forte isolamento, alta efficienza, lunga durata, prestazioni di dissipazione del calore efficienti, stabili e sicure.
FAQ
Q1: hai il certificato dell'industria automobilistica?
A1: Sì, abbiamo la certificazione IATF 16949 per l'industria automobilistica, per aiutare a realizzare circuiti stampati per applicazioni ad alta potenza, possiamo anche fornire la certificazione UL.
D2: Quali documenti dovremmo fornire per il nucleo in rame incorporato nel PCB e la struttura laminata è diversa?
A2: I disegni progettati saranno distorti quando vengono aperti o interpretati da software diversi. I file Gerber sono i migliori disegni software e descrizioni di testo (Protel, power pcb, PAD).
Q3: Come dovrebbe essere espressa la struttura laminata?
A3: Innanzitutto, i file Gerber hanno ogni livello e ogni livello in un altro PDF può essere contrassegnato con colori diversi + descrizione del testo.
D4: Quali sono i requisiti per il tempo di conservazione e l'ambiente del PCB della sbarra collettrice incorporata?
A4: La temperatura e l'umidità del PCB della sbarra collettrice incorporata influiranno sulla durata del prodotto. Sotto l'imballaggio sottovuoto in pellicola di plastica, la temperatura è di 25 ± 2℃; l'umidità è del 55±5% RH e la qualità è garantita per 6 mesi. Se l'imballaggio del film di plastica sottovuoto è stato rimosso, la posizione di saldatura PCB della sbarra collettrice incorporata DNIG sarà esposta all'aria per lungo tempo e si verificherà ossidazione, che influirà sui componenti di saldatura.
